BUG Alutechnik (инструкция)

На примере системы BUG Alutechnik, рассмотрим подготовительные работы и сборку дерево-алюминиевого зимнего сада.

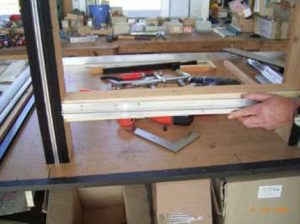

Перед началом монтажа нужно убедиться, сто деревянная конструкция подготовлена правильно:









Деревянные поверхности ригелей и стоек находятся в одной плоскости









Ригели и стойки находятся под прямыми углами, где это нужно, заданные углы выдержанны,











Соединение стойки с ригелями надежно скреплены. Следует не забывать, что ригель несет нагрузку стеклопакета.









Подготовка базисного профиля

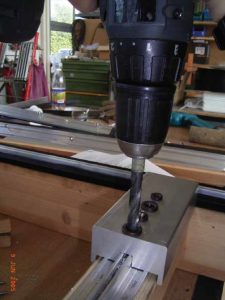

Базисный профиль поставляется с завода уже с отверстиями. При сверлении дополнительных отверстий рекомендуется сверлить отверстия с фаской.

Расстояние крайнего шурупа (соответственно отверстия) всегда должно быть на расстоянии 50 мм от конца профиля. Если отверстие не совпадает , то нужно просверлить дополнительное отверстие на одном и другом конце профиля (диаметр 5,5 мм). Все распиленные профили должны соответственно просверливаться.





Отверстия в базисном профиле должны быть с фаской. Головки вкрученных шурупов не должны выступать над поверхностью профиля. Базисный профиль идентичен для ригеля и стойки и для обеих ширин деревянного бруса: 50 и 60 мм.









Шурупы крепления базисного
профиля

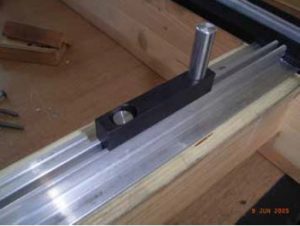

Специальная насадка-шаблон, служит для монтажа шурупов.

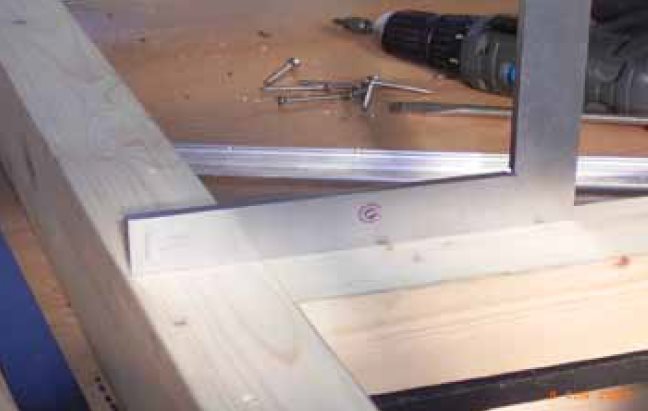

Алюминиевый базисный профиль должен прикрепляться точно по оси деревянного профиля. Это можно достичь с помощью простых инструментов и устройств (деревянный уголок с соответствующим вырезом)

Расстояние крайнего шурупа (соответственно и отверстия) всегда должно быть 50 мм от конца профиля. Отверстия, которые находятся ближе, чем 50 мм не использовать.







Стойка

Длина алюминиевого профиля равна длине деревянной стойки.

Важно: статические расчеты несущей конструкции (размеры деревянных стоек и ригелей) выполняется конструктором.

Монтаж внутренних уплотнителей на стойке

Внутренние уплотнители имеют разные размеры:

-2 размера по ширине

-3 размера по высоте

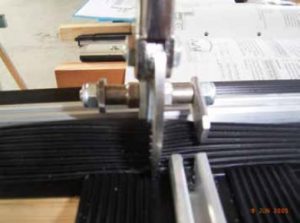

Уплотнитель монтируется вручную либо специальным роликом:

-для 50 мм — ролик 50 мм

-для 60 мм – ролик 60 мм

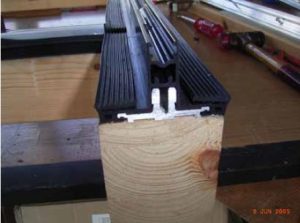

Уплотнители нужно прикреплять на расстоянии 20 см точечно на базисном профиле и вдавливать после этого соответствующим роликом. После монтажа нужно проверить по всей длине плотно ли насажен уплотнитель: на местах, в которых помят в упаковке, т к он склонен скручиваться.

Важно: внутренние уплотнители должны монтироваться без стыков. Они не могут стыковаться по длине друг с другом (базисный алюминиевый профиль может стыковаться по длине). Между двумя друг с другом соединенными по длине алюминиевыми профилями должно быть примерно 5 мм расстояние (компенсация)-принимается во внимание тепловое расширение алюминия.

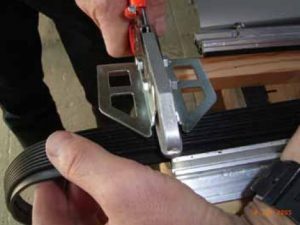

Внутренние уплотнители режутся под прямым углом. Для точного реза используйте специальный ножницы.

Монтаж алюминиевых профилей ригеля













Важно: Если соединение деревянных брусов осуществляется соединителями фирмы Knapp, то места соединения закрыть лентой.

Длина ригеля определяется:

-конструкция из бруса 50 мм – расстояние измеряется между осями вертикальных профилей, минус 50 мм

— конструкция из бруса 60 мм – расстояние измеряется между осями вертикальных профилей, минус 60 мм

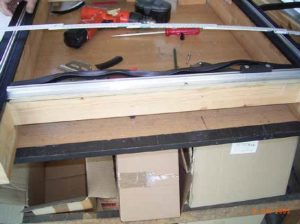

Профиль ригеля должен точно заполнять место между уплотнителями

Если требуется, то конец профиля после резки обработать напильником.

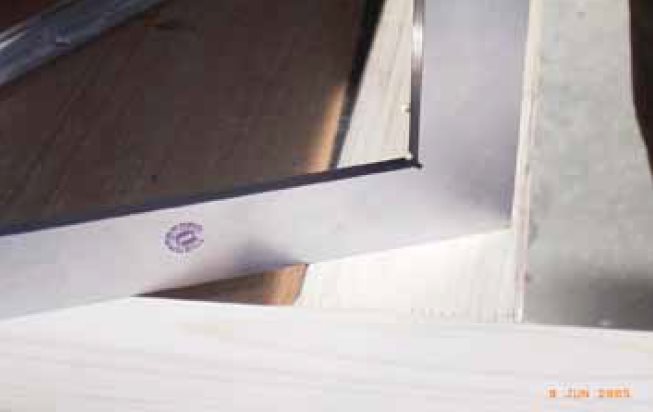

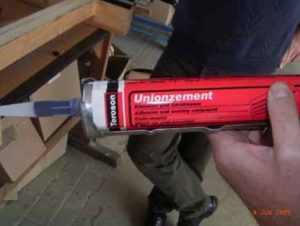

В целях герметизации, на соединения (ригель к стойке) нужно нанести Юницемент. При нанесении Юницемента отступите 5 мм от деревянного канта. Базисный профиль ригеля должен укладываться на герметик.

Алюминиевый базисный профиль ригеля прикрепляется вкручиванием шурупов в стандартные отверстия, сделанные уже на заводе изготовителе.

Но дополнительно, в зависимости от веса стеклопакета, при монтаже базисного алюминиевого ригеля нужно придерживаться следующих правил:

-при весе стеклопакетов менее 70 кг, достаточно 2 отверстия на обеих сторонах ригеля, на расстоянии 50 мм от конца ригеля;

-при весе стеклопакетов до 170 кг нужно сделать 2 дополнительных отверстия на обеих сторонах ригеля на расстоянии 140 мм от (50 мм конечного) отверстия;

-при весе стеклопакетов до 300 кг и до 450 кг, необходимы дополнительные опоры.

Внимание: дополнительные опоры используются только с Н2 или с Н3 профилями.

Важно: если монтируется стеклопакет весом 450 кг, предварительно в деревянном брусе ригеля нужно фрезеровать паз для опорной планки (точные посадочные размеры нужно брать из каталога фасадного остекления)

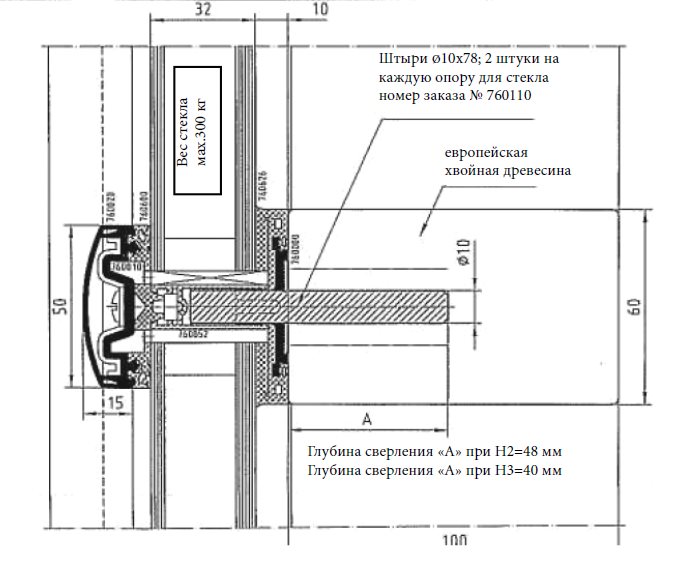

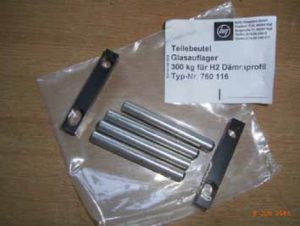

При монтаже опор для стеклопакета от300 до 450 кг, рекомендуется пользоваться шаблоном. При сверлении шаблон можно фиксировать к профилю саморезами.









































Опоры для тяжелых от (300 до 450 кг) стеклопакет монтируется с обеих сторон, т е 2 штуки (1 комплект) на один стеклопакет.











Монтаж уплотнителей на ригелях.

Поверхность конструкций должна быть перед монтажом уплотнителей абсолютно чистой.

Важно: Уплотнители должны резаться точно, с 1% напуском.

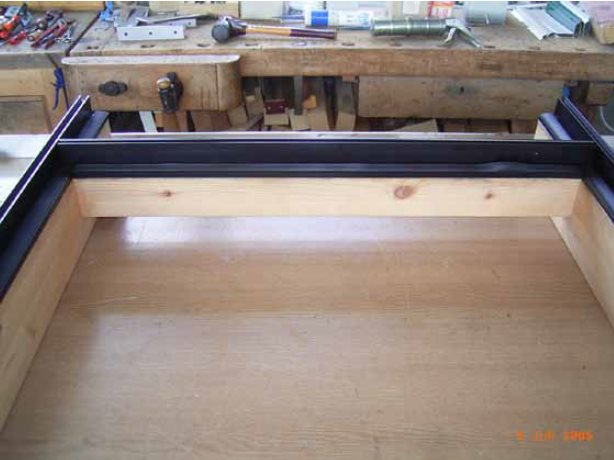

Монтаж внутренних уплотнителей на ригелях.



-сначала прикрепить уплотнитель в концах профиля;

-после этого в середине профиля;

-применять ролик для монтажа уплотнителя;

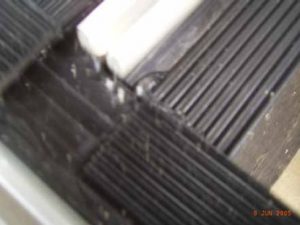

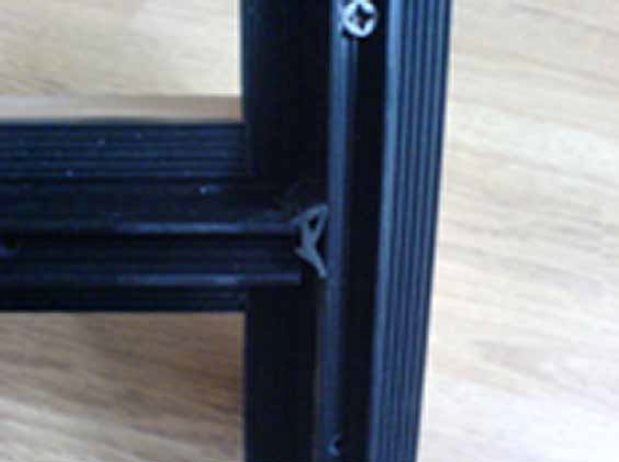

Верхнюю часть уплотнителя стойки отогнуть и точно подрезать.

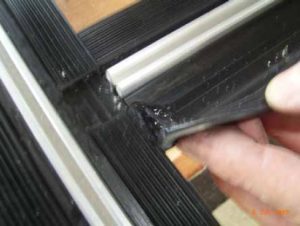

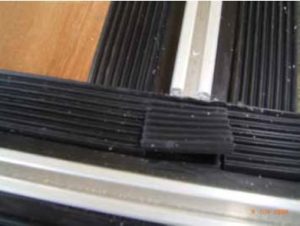

Затем стык уплотнителей, как показано на картинках, загерметизировать Юницементом.

Монтаж Н – профилей на стойке













При монтаже насаженный Н профиль фиксируется (без дополнительных креплений) на базисном профиле.

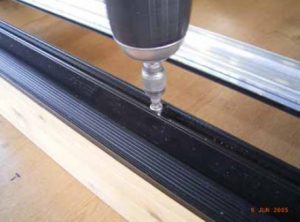

Дополнительно Н профиль можно прикрепить шурупом, в зависимости от Н профиля. Достаточно одного шурупа по длине.

Важно: если шуруп слишком жестко вворачивается , Н профиль деформируется, что означает, что при монтаже прижимного профиля возникнет неплотное прилегание.



Монтаж Н-профилей на горизонтальных элементах

Длина горизонтального Н профиля: расстояние между осями стоек минус 23 мм.































Соответственно длина Н профиля на 8-10 меньше чем расстояние между вертикальными Н профилями. При монтаже Н профиля вставить уплотнитель 630644.

Длина уплотнителя 630644=высота Н профиля+2 мм.

Такое техническое решение позволяет возможному конденсату покинуть внутреннюю часть Н профиля.

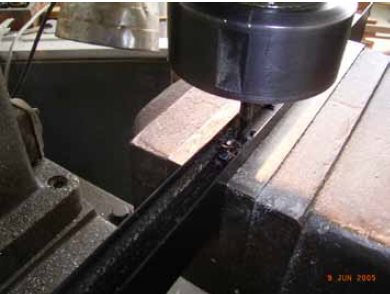

При монтаже дополнительных опор для тяжелых стеклопакетов весом более 300 кг Н профиль нужно фрезеровать в том месте где стоят опоры (фрезеровать один нижний (внутренний) слой – размер отверстия 11 мм х 85 мм). Фрезеровать можно ручным фрезером.











Если монтируется стеклопакет весом до 450 кг-фрезерование идентично. Схема монтажа в каталоге тех решений

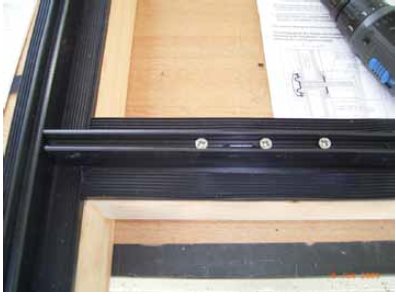

Вкручиваем шурупы на которые опирается стеклопакет. По три шурупа в каждой стороне ригеля, (6 шурупов на один стеклопакет) В зависимости от Н профиля, шурупы 760925 (Н1) или 760931 (Н2), или 760939 (Н3). Не вкручивать шурупы слишком сильно!

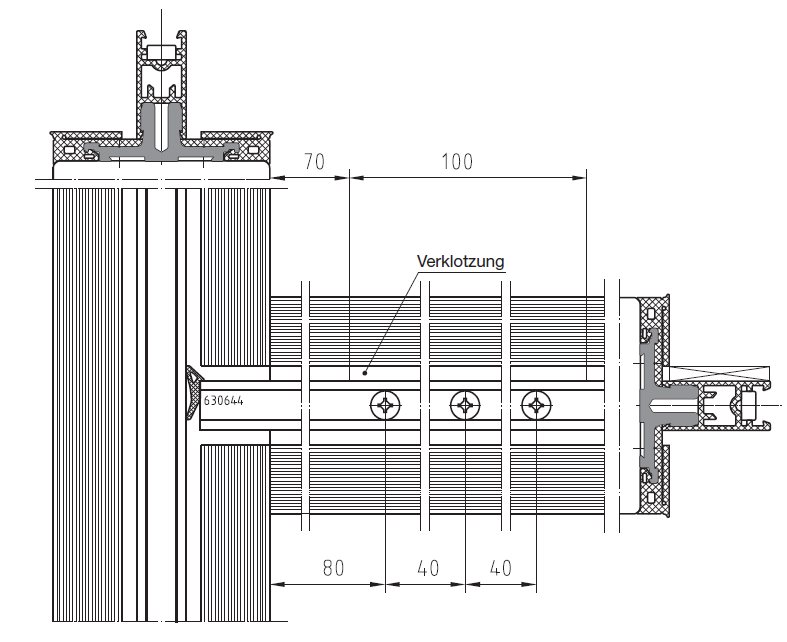

Расстояния шурупов указаны в схеме. Благодаря соблюдению расстояния между шурупами (80-40-40) получается нужная комбинация между шурупами прижимного профиля и шурупами Н профиля.
